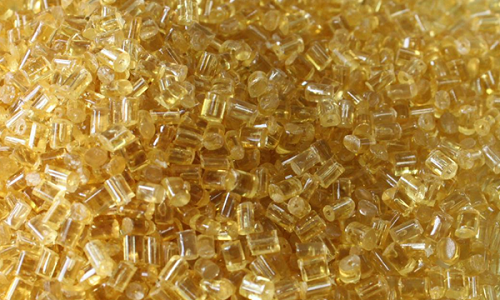

TPU

烘料溫度根據(jù)硬度而定. 60A-80A 烘料溫度用90-100度 85A-98A 烘料溫度用100-105度 60D-71D 烘料溫度用105-110度 時(shí)間為3-5小時(shí)。

LCP

每家公司的不同品種烘料溫度，成型溫度各有不同 如日本寶理公司EI系列較佳成型溫度為340-370 上限為365度不超過30分鐘。噴嘴300-310，模溫90-180，烘料溫度130-140，烘烤時(shí)間2-4小時(shí)。

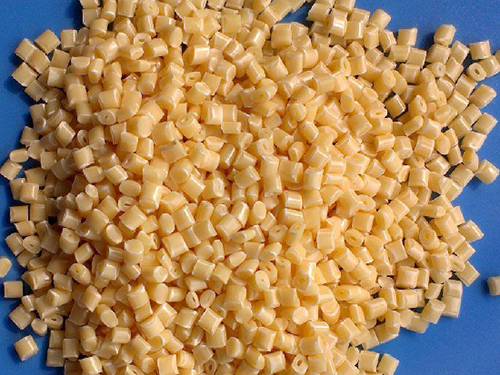

PA

結(jié)晶性熱可塑性塑料，有明顯熔點(diǎn)，Nylon6 Tm為220-230℃，Nylon66則為260-270℃，尼龍本身具吸水基故有吸水性，成形前須干燥，溫度過高干燥則尼龍粒變色。PA6：噴嘴250-260，模溫50-110，烘料溫度80-110，烘料時(shí)間4-6小時(shí)。PA66：噴嘴250-280，模溫50-110，烘料溫度80-130，烘料時(shí)間4-6小時(shí)

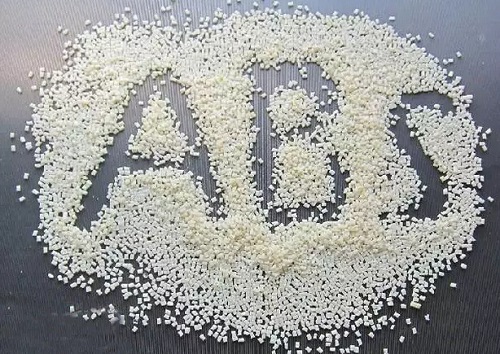

PC/ABS

PC/ABS的比重一般為1.15，吸水率為0.2%，成型收縮率為0.4-0.6，熱變形溫度則為120%，干燥溫度應(yīng)該用100，烘料溫度100-110度 烘烤3-4小時(shí)。

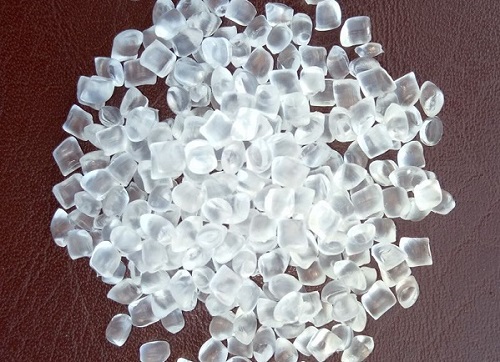

AS

噴嘴 190-210度 注塑壓力應(yīng)該用50-60度，保壓壓力應(yīng)該用40-50，模溫 50-70，螺桿轉(zhuǎn)速 40-60，背壓 5-10 烘料溫度 80-100 烘料時(shí)間 2-4H。

PBT

PBT噴嘴溫度 230-245 注塑壓力 70-120，保壓壓力 40-50，模溫50-160，螺桿轉(zhuǎn)速40-70，背壓5-10，烘料溫度 100-140 烘料時(shí)間 4-6小時(shí)。

PET

噴嘴240-270，注塑壓力70-100，保壓壓力40-50，模溫50-160，螺桿轉(zhuǎn)速40-75，螺桿背壓5-10，烘料溫度100-140，烘料時(shí)間6-8小時(shí)。

PC

噴嘴270-300，模溫80-120，烘料溫度100-120，烘料時(shí)間2-4小時(shí)。

PPS

噴嘴290-300，模溫80-150，烘料溫度120-140，烘烤時(shí)間2-4小時(shí)。

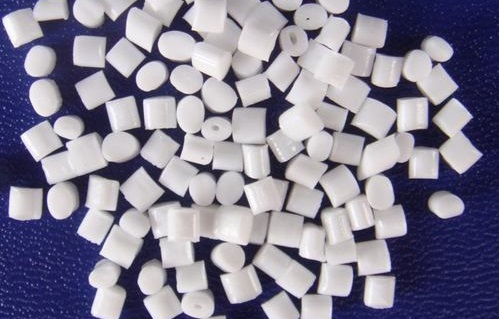

POM

噴嘴170-230，模溫50-80，烘料溫度80-120，烘烤時(shí)間2-4小時(shí)

PP

噴嘴200-220，模溫40-60，烘料溫度80-120，烘烤時(shí)間2-4小時(shí)。

PPO

噴嘴210-260，模溫50-90，烘料溫度80-140，烘烤時(shí)間2-4小時(shí)

PEI

噴嘴300-320，模溫180-200，烘料溫度120-140，烘烤時(shí)間2-4小時(shí)。

PEEK

噴嘴310-360，模溫120-160，烘料溫度120-140，烘烤時(shí)間2-4小時(shí)
